Монолитная фундаментная плита
Ранее мы рассказали, какие часто применяются Типы фундаментов при строительстве домов. Теперь более подробно остановимся на одном из них — монолитной плите. Этот тип фундамента представляет собой сплошную плоскую конструкцию, выполненную в виде единого элемента из бетона, армированную стержнями, связанными между собой в сетки и каркасы.
Содержание:
Разновидности фундаментной плиты
- Утепленная шведская плита (УШП). Бетонное основание устраивается на подушке из экструдированного пенополистирола с ребрами жесткости и прокладкой коммуникаций под плитой и в толще бетона;
- Классическая полнотелая плита;
- Плита с лентой по верху (с верхними ребрами жесткости), часто ее еще называют “чаша”;
- Плита по ленте (с нижними ребрами жесткости). Данный тип не всегда работает как плита, так как включается в работу лента и необходимо ее тщательно рассчитывать конструктором;
- Фундаментная плита в составе цокольного этажа. Конструкцию, как правило, заглубляют ниже уровня промерзания, создавая дополнительный этаж или пространство в здании.
Где применяется фундаментная плита?
Так как она обладает превосходными характеристиками надежности и позволяет равномерно распределить нагрузки, то ее используют:
- на песчаных грунтах с любыми примесями;
- на пластичных и твердых суглинках;
- на участках с высоким уровнем грунтовых вод.
Армирование фундаментной плиты
Армирование выполняется согласно разделу КЖ рабочей документации. Как правило, делают двойную сетку армирования с ячейкой 200х200 мм с использованием рифлёной арматуры А500С диаметром 12 мм. Иногда, на наименее загруженных участках фундамента по конструктивному расчету проходят и стержни меньшего диаметра, например 10 мм, но стоимость за тонну такого прутка будет даже больше. Поэтому опытные конструкторы оптимизируют номенклатуру материала, что позволяет еще и использовать остатки и обрезки в следующих этапах.
Почему применяют рифлёную арматуру? Неоднородная поверхность улучшает сцепление с бетоном, засечки на стержне предотвращают излишнее вытягивание ее и не позволяют бетону растрескиваться. Гладкую арматуру используют как вспомогательную в пространственных каркасах (например, в качестве хомутов) — ее легче гнуть в элементы и цена ниже рифлёной.
Толщина монолитной фундаментной плиты
Толщина рассчитывается конструктором, но самые популярные размеры это 200 мм и 250 мм. Ж/б фундаментную плиту под дома из газобетона мы рекомендуем с верхним ребром. Ширина его принимается равной толщине стен. Это решение позволяет добавить жесткости бетонному основанию и поднять блок выше от земли, а также дает пространство для прокладки внутренних инженерных коммуникаций. Конструкция толщиной менее 200 мм выполняется с одной арматурной сеткой, так как необходимо обеспечить защитный бетонный слой (расстояние от грани плиты, до арматурного стержня). Тонкая плита с одним слоем арматурной сетки менее надежна и требует тщательного расчета.
Устройство фундаментной плиты
Наша компания строит конструкцию в классическом исполнении, в варианте с ребрами по плите (“чаша”) с добавлением своих наработок и может оптимизировать строительство в зависимости от характеристик грунта.
Этапы устройства монолитного плитного фундамента:
- Снятие растительного слоя. Убирается ненесущий слой, который по своим характеристикам не может выполнять роль основания и воспринимать нагрузку от здания;
- Уплотнение дна котлована. После выборки грунта, возникает локальное разрыхление, его необходимо убрать методом выбротрамбования;
Далее выполняется укладка слоев “пирога” из следующих материалов:
- Геотекстиль. Применяем плотностью 150-200 гр/м2. Служит для разделения слоев (грунта и подушки);
- Песчаная или щебеночная подушка. В зависимости от типа грунта и уровня воды. Обязательно уплотнение подушки до проектных характеристик;
- Прокладка закладных под будущие коммуникации;
- Профилированная мембрана. Служит как бетонная подготовка (но в отличие от нее не требует времени на набор прочности) и уменьшает капиллярный подсос влаги. Когда почва водонасыщенная, мембрана заменяется на бетонную подготовку и рулонную гидроизоляцию, потому как необходимо качественно защитить конструкцию от замачивания;
- Экструдированный пенополистирол. Укладываем его под плиту. Его функция — предотвращение промерзания грунта под фундаментом, и, как следствие, уменьшение влияния пучения на конструкцию.

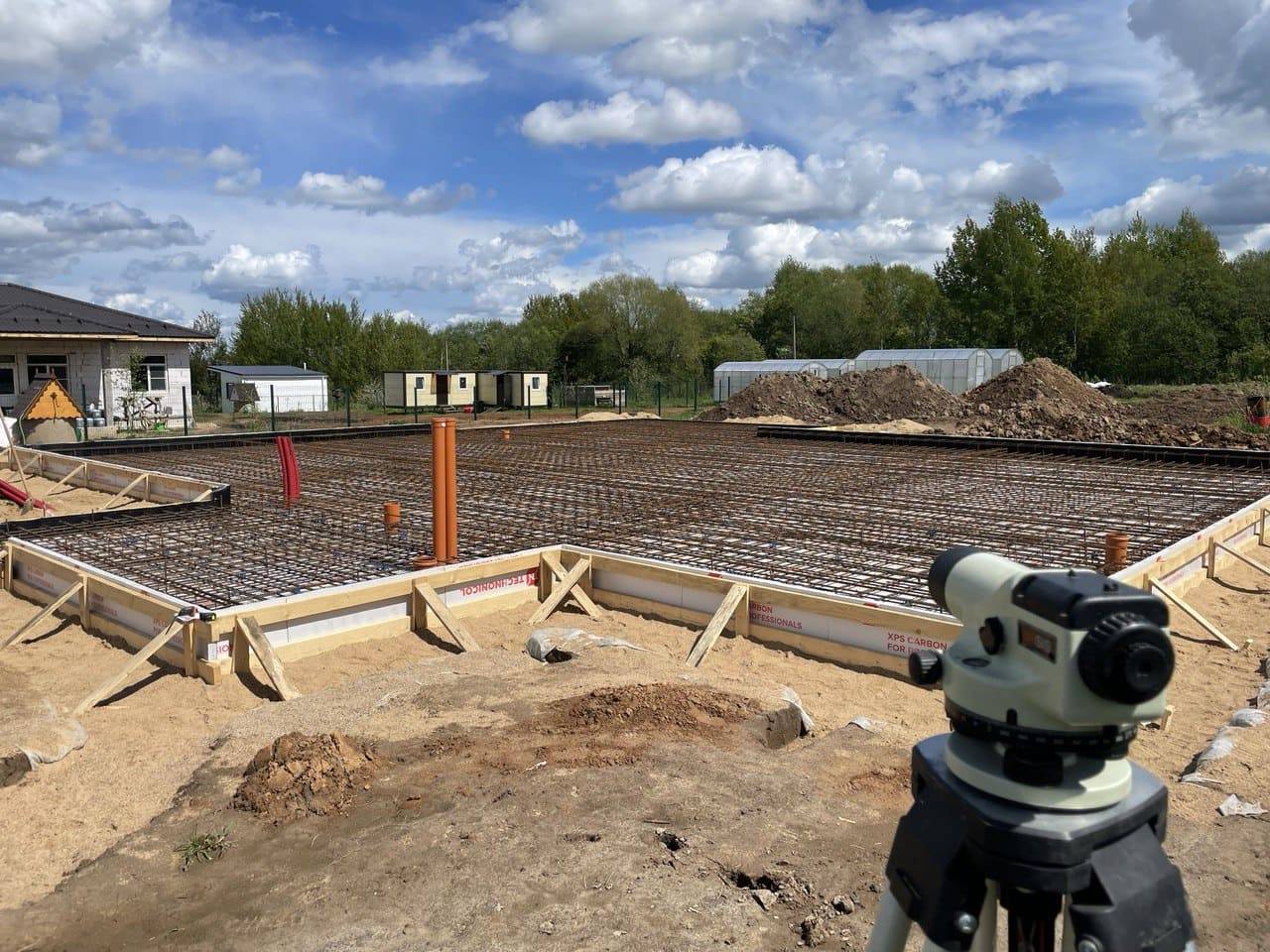

Далее выполняется устройство опалубки по внешнему контуру здания и начинается процесс устройства самой несущей конструкции:
- Вязка арматурного каркаса. Это скелет фундамента, обеспечивающего несущую способность и устойчивость к изгибающим нагрузкам. Устанавливаем его на специальные пластиковые стульчики с необходимым шагом. Сетки между собой разделяются фиксаторами, в народе называемыми “лягушками”. Стержни сеток между собой связываются специальной проволокой. Ребра армируются каркасами из стержней, связанных между собой хомутами;
- Укладка бетона. Один из самых важных этапов, от качества выполнения которого зависит срок службы здания. Здесь важен не только класс бетона, который должен быть не менее проектного, но и соблюдение технологии укладки;
- Уход за бетоном.
Плюсы железобетонной фундаментной плиты
- Подойдет для домов из различных стеновых материалов: газобетонные или керамические блоки, клееный брус, каркас. Выдерживает железобетонные перекрытия этажа, монтаж тяжелых крыш (в т.ч. керамической черепицы BRAAS или устройство плоской кровли);
- Отличные эксплуатационные характеристики;
- Минимальное количество земляных работ;
- Стойкость к подвижкам грунта, железобетонная конструкция нивелирует за счет своей жесткости и останется неизменной;
- Поведение плиты прогнозируемо и поддается несложному расчету;
- Этот тип фундамента проверен временем, наработаны технологические карты исключающие ошибки при строительстве конструкции;
- Возможность использования плиты как чернового пола этажа;
- Отсутствие пустого пространства под фундаментом. Нет необходимости делать межэтажные деревянные лаги.
Минусы монолитной фундаментной плиты
- Высокая стоимость. За повышенные характеристики приходится платить. Большое количество бетона и арматуры — это основные затратные статьи такого типа фундамента;
- Увеличение объема работ и, соответственно, стоимости конструкции при значительных перепадах на участке. Выполняем такой вариант до перепада в 600 мм. Песчаная подушка получается увеличенной и требует усиление откосов.
Для всех типов фундамента необходимо отвести воду от строения, что достигается монтажом отмостки и дренажной системы. Для плиты это особенно важно, мы рекомендуем это не забывать и сделать сразу же после строительства теплого контура, в объеме ландшафтных работ.
Стоимость монолитной фундаментной плиты
Калькуляцию посчитать не сложно. Цена складывается из суммы затрат на материалы и работы. Вид материала и количество его закладывается в проекте и по нему можно посчитать цену. Основные издержки это, как выше и было упомянуто — это арматура и бетон, экструдированный пенополистирол. Стоимость песка не будет значительной суммой, при стандартной толщине подушки. На стоимость работ влияют, многие факторы и она может отличаться в зависимости от характеристик грунта, сложности конфигурации и наличия дополнительных конструктивных элементов (колонн, приямков и т.д.).
